[Efemische]

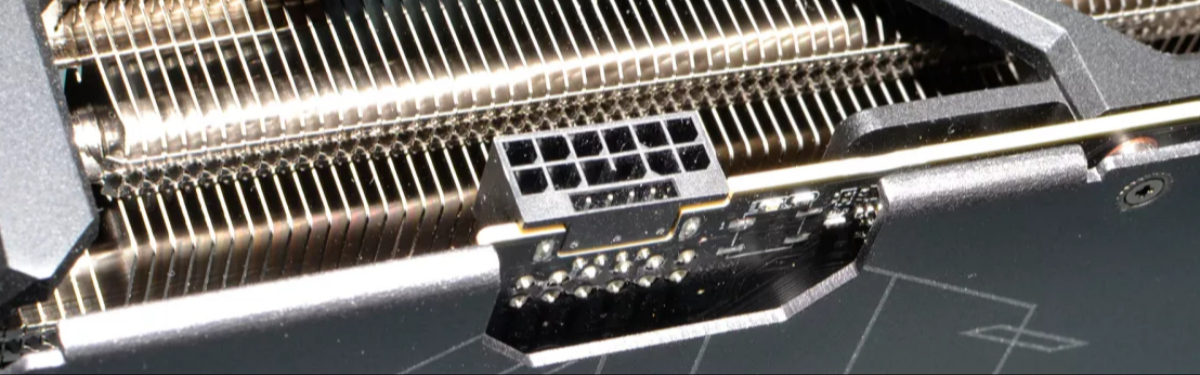

Igor's Lab опубликовали новый материал, в котором рассказали о том, что могло спасти адаптеры питания 16-pin для NVIDIA RTX 4090 от возгораний. Заявляется, что простое обжатие проводов в коннекторе вместо пайки могло спасти их от перегрева. Пайка, как сообщается, увеличивает и без того не самые низкие температуры в коннекторе.

Игорь Валлоссек заявляет, что пайка является одним из главных врагов этих адаптеров питания и именно она приводит к структурным нарушениям внутри коннекторов. Пайка добавляет излишнее натяжение проводам, которые и без того находятся не в самом простом положении.

В пример правильного коннектора питания Игорь приводит 12VHPWR от блока питания Dark Power Pro 12, где два 12-pin коннектора сводятся к одному 16-pin. При этом в коннекторе используется обжатие, а не пайка, а также сами провода имеют сечение 18AWG.

[Akela3dn]

Сейчас можно не напрягаясь с помощью задниц шреков обжимать провода любого диаметра...

[BlackmoreTV]

Покупать карточку за 2200 баксов и заниматься обжатием..ну это такое

[Efemische]

Сообщение от BlackmoreTV:

заниматься обжатием..ну это такое

это нвидия должна была сделать, не юзер

[Yukkuri]

типа запаяны куево, что припой еще в сам провод затек и он перестал гнуться? или про че он, так и не понял никера.
что пайка, что обжимка считаются надежными методами и из-за них ниче не горит

[Efemische]

Сообщение от Yukkuri:

что припой еще в сам провод затек и он перестал гнуться?

вот такое оно когда паяное

[Yukkuri]

Сообщение от Efemische:

вот такое оно когда паяное

и че? у тебя все везде паяное в компе. этот разъем сам к видяхе тож припаян, эти же провода в бп припаяны, сам гпу к видяхе припаян, хотя там ток в несколько раз больше, чем в разъеме. и ниче нигде не горит. а тут то с куев должно?

[Efemische]

Сообщение от Yukkuri:

а тут то с куев должно?

написано ж

Сообщение от Efemische:

Пайка добавляет излишнее натяжение проводам, которые и без того находятся не в самом простом положении.

и для комплекта

"обжатие соединяет провода до почти однородного состояния, что не допускает образования в соединении пузырьков воздуха, которые почти всегда появляются при пайке и приводят к коррозии. Также сопротивление в месте контакта банально ниже и соединение проживет дольше"

[Beast843]

Сообщение от Yukkuri:

и че? у тебя все везде паяное в компе. этот разъем сам к видяхе тож припаян, эти же провода в бп припаяны, сам гпу к видяхе припаян, хотя там ток в несколько раз больше, чем в разъеме. и ниче нигде не горит. а тут то с куев должно?

Вскрытие 12+4-контактного разъёма на переходнике показало, что четыре толстых провода, по которым на видеокарту подаётся напряжение +12 В, припаяны к медному основанию толщиной всего 0,2 мм и шириной лишь 2 мм. Причём если две средние линии разделены, и каждая припаяна к двум контактам, то крайние — каждая целиком припаяна к одному контакту. И столь тонкое основание слишком мало для толстых кабелей — место пайки получается ненадёжным. К тому же это обеспечивает повышенное сопротивление, что уже само по себе приводит к нагреву. Сильнее этому подвержены как раз крайние провода, и с оплавлением этих разъёмов как раз и столкнулись пользователи GeForce RTX 4090. Дальнейшее вскрытие уже самого разъёма также показала его несовершенство. Контакты в самом штекере тоже соединены тонкой фольгой, которая может не выдержать, если ток пойдёт не равномерно по всем проводам, а только через два центральных в случае обрыва крайних. В общем, надёжность коннектора оставляет желать лучшего.

[Yukkuri]

Сообщение от Beast843:

Вскрытие 12+4-контактного разъёма на переходнике показало, что четыре толстых провода, по которым на видеокарту подаётся напряжение +12 В, припаяны к медному основанию толщиной всего 0,2 мм и шириной лишь 2 мм.

а накера такие жирные кабели, когда дальше такое мелкое сечение?

Сообщение от Beast843:

ричём если две средние линии разделены, и каждая припаяна к двум контактам, то крайние — каждая целиком припаяна к одному контакту. И столь тонкое основание слишком мало для толстых кабелей — место пайки получается ненадёжным. К тому же это обеспечивает повышенное сопротивление, что уже само по себе приводит к нагреву. Сильнее этому подвержены как раз крайние провода, и с оплавлением этих разъёмов как раз и столкнулись пользователи GeForce RTX 4090.

вообще нифига не понял. тут пишут, что 1 провод на 2 контакта это даже лучше, чем на каждый отдельный бред какой-то. тогда можно было просто провода в 2 раза тоньше использовать

Добавлено через 1 минуту

Сообщение от Efemische:

"обжатие соединяет провода до почти однородного состояния, что не допускает образования в соединении пузырьков воздуха, которые почти всегда появляются при пайке и приводят к коррозии. Также сопротивление в месте контакта банально ниже и соединение проживет дольше"

да, странно, че в компе платы не обжимают, а паяют. там ж все от пузырьков разрушается

[Efemische]

Сообщение от Yukkuri:

че в компе платы не обжимают, а паяют

ну так попробуй обжать текстолит с чипом, я посмотрю

[Yukkuri]

Сообщение от Efemische:

ну так попробуй обжать текстолит с чипом, я посмотрю

ну вот на гпу по пайке гдет ампер 150 валит или больше. скок там напряжение на гпу не помню. по плате везде тоже через пайку идет. и часто че-то там выгорает именно из-за пузырьков в пайке?

[xxxHOliC]

Сделали бы обычную вилку уже и всё норм было бы.

[kilosbxl]

ахереть за неделю столько экспертов по сечениям, пайке появилось.


я человек простой, я вижу мелкую пипку, я знаю что по ней 12в 450 ватт, это получается 37 ампер херачится по это пипке. меня не устраивают никакие обьяснения, такого говна быть просто не должно на рынке.


я хочу напомнить, евросад принял закон, что телики 75" не могут жрать больше 170ватт. там просто до прилавков магазинов не попадут 75" 250ватт телики. а тут одна видяха жрет 450 и не краснеет. запретить это говно вообще на рынке. а ГЕЙмеров из ЕС вообще департировать как неблагонадежных граждан.

[THUGan]

Вот так дожили, всегда думал что пайка для проводов надёжней обжима и скруток.
К мягким относятся припои с температурой плавления до 300 °C, к твёрдым — свыше 300 °C

Походу нужно на скрутках со сваркой делать

Добавлено через 2 минуты

Сообщение от kilosbxl:

я хочу напомнить, евросад принял закон, что телики 75" не могут жрать больше 170ватт. там просто до прилавков магазинов не попадут 75" 250ватт телики. а тут одна видяха жрет 450 и не краснеет. запретить это говно вообще на рынке. а ГЕЙмеров из ЕС вообще департировать как неблагонадежных граждан.

А был же закон в США , что в каких то штатах не продают ПК , толи с 1кв БП, точно не помню, но суть та же, что бы не жрали много энергии.

[Cantstop]

Я как бывший электрик с 25 летним стажем могу сказать, что G-образное соединение могло бы спасти адаптеры питания от возгораний. Непонятно почему его не сделали.

[Altwazar]

Сообщение от Yukkuri:

что пайка, что обжимка считаются надежными методами и из-за них ниче не горит

Сообщение от THUGan:

Вот так дожили, всегда думал что пайка для проводов надёжней обжима и скруток.

Пайка неустойчива к физическому воздействию.

[Whawk]

Сообщение от kilosbxl:

одна видяха жрет 450 и не краснеет

Видяха может и не краснеет, а вот разъёмы питания вполне, когда плавиться начинают.
Можно ли это считать "железячным" аналогом фразы "испанский стыд"? Жрёт как не в себя видеокарта, а краснеет за неё разъём питания.

Сообщение от kilosbxl:

а ГЕЙмеров из ЕС вообще департировать как неблагонадежных граждан

Ну, их вон в азию на зимовку зовут. Да и обогреватель под боком лишним не будет. Зима близко. Моя gtx1080 в межсезонье на 2 градуса температуру в квартире поднимает. А тут обогреватель раза в 2 мощнее.

Сообщение от THUGan:

закон в США , что в каких то штатах не продают ПК , толи с 1кв БП, точно не помню

Калифорния, по идее. Они там самые прогрессивные е*анутые.

[Yukkuri]

Сообщение от THUGan:

Вот так дожили, всегда думал что пайка для проводов надёжней обжима и скруток.
К мягким относятся припои с температурой плавления до 300 °C, к твёрдым — свыше 300 °C

Походу нужно на скрутках со сваркой делать

ну сварка норм
а обжим всегда на уровне считался с остальными соединениями. он тоже надежный
все толстенные кабели огромных сечений обжимаются на концах и ниче

[Vedeney]

На ваги надо было все это посадить

[Surgeon1966]

@kilosbxl, Ну да, вчера же еще были нормальными вирусологами, а теперь в электрики переквалифицировались.

[kilosbxl]

Сообщение от Surgeon1966:

@kilosbxl, Ну да, вчера же еще были нормальными вирусологами, а теперь в электрики переквалифицировались.

Да я не против чтоб люди развивались изучали вопрос и тд. Просто в конкретном случае почему потребятель должен вообще вникать в это.

Ты берешь карту за 2000 бачей и потом *****шься с браком, типа это элитное, флагманское устройство.

Моя лишь цель чтоб такое говно не проходило мимо. Когда на старте танталовые кондеры дохли на 3090, отваливались ранние микроны на 3090, отваливаются хуниксы на 3060ти. Я как бы считаю надо просто наказывать рублем таких бракоделов.

Ведь ладно раз в 5 лет обосралась компания, но она срется ежегодно, жидко и ничего ей с этого нет. Ни отзывных компаний, ни извинений, некоторые проблемы вообще не признает типа авось прокатит.

Еслиб амуде так облажалась, ее бы с говном сьели

[Cantstop]

А я говорил! Говорил ещё до выпуска RTX 4090 про G-образные и П-образные адаптеры! Но никто меня не слушал! Теперь получайте горелые адаптеры!

[ConnectingPeople]

Сообщение от kilosbxl:

Моя лишь цель чтоб такое говно не проходило мимо. Когда на старте танталовые кондеры дохли на 3090, отваливались ранние микроны на 3090, отваливаются хуниксы на 3060ти. Я как бы считаю надо просто наказывать рублем таких бракоделов.

игры вот вообще покупают с девизом

причем от игр можно отказаться не такая уж нужная вещь. но даже если там не наказывают игроделов своим кошельком то что говорить о картах - где зависимость выше.

как люди реагируют так с ними и поступают. если не возмущаются то поэтому экономят деньги на тех процессе. вот и все.
