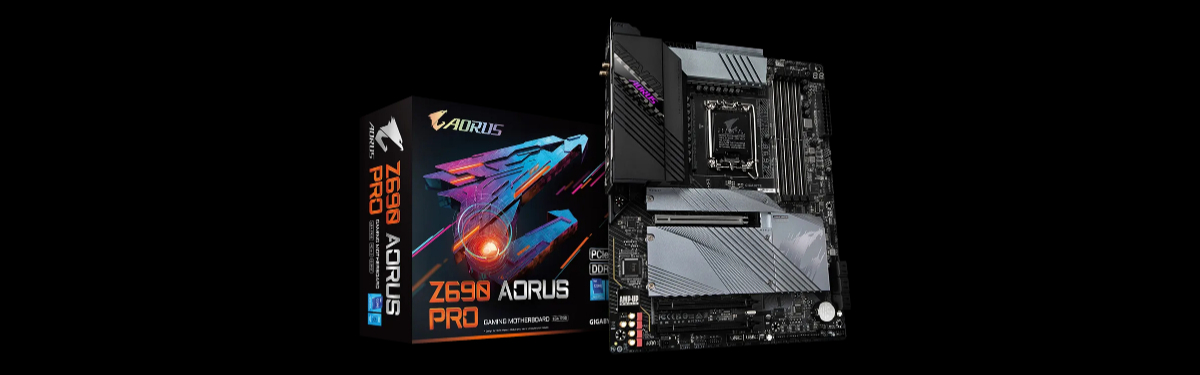

Ввиду увеличения цен на материнские платы с Z690 чипсетом под новые процессоры Intel 12-го поколения, многие покупатели будут ориентироваться на сегмент материнских плат со стоимостью ~30000 рублей. Даже в самом низу модельного ряда материнские платы Z690 предлагают набор из качественного питания, PCIe 5.0 для видеокарты, четырех PCIe 4.0 M.2 слотов и большого количества высокоскоростных USB. От GIGABYTE в этом сегменте выступает материнская плата Z690 AORUS PRO, представленная в вариантах с поддержкой памяти DDR4 и DDR5. Сегодня же мы будем говорить о DDR5 модели, и беглый взгляд на характеристики материнской платы создает впечатление, что GIGABYTE сделали лучшую материнскую плату в сегменте.
Комплект поставки
Комплектация у Z690 AORUS PRO богатая: WiFi-антенна, 4 SATA-кабеля, два из которых Г-образные, RGB-кабель, две термопары, датчик уровня шума, удобный адаптер для подключения передней панели корпуса, набор винтиков для M.2 устройств и комплект документации. Никаких лишних наклеек или рекламных буклетиков нет - только практичные аксессуары, за что GIGABYTE спасибо. Макулатуру собирать с каждой покупкой компьютерной железки я не люблю.
Дизайн
Материнские платы серии AORUS выдерживают примерно один и тот же дизайн уже несколько поколений: сочетание черного с серебристым оттенками, большой блок теплораспределителя, закрывающий все М.2 порты и минимальное количество RGB, подсвечивающее логотип и марку производителя. Дизайн материнской платы максимально нейтральный - Z690 AORUS PRO хорошо впишется в любую систему.
Питание
Z690 AORUS PRO использует 19-фазную схему питания по типу 16+2+1, где 16 фаз относится к CPU, 2 фазы питают VCC и 1 фаза - GPU. Традиционно, Aorus использует фазы питания без удвоителей - за качество подсистемы питания переживать не стоит. Схемой питания управляет шим-контроллер RAA229131 от Renesas, мосфеты ISL99390 производства Renesas рассчитаны на силу тока до 90А каждый. Для питания процессора используется 8-pin + 4-pin CPU, для материнской платы - стандартный 24-pin. Z690 AORUS PRO использует солидную систему питания, которая без проблем справится с разогнанным Intel Core i9-12900K.
DRAM и PCIe
Со стороны памяти GIGABYTE применяет Т-топологию с изолированной от других трейсов цепью, добиваясь официальной поддержки модулей памяти до 6200+ МТ/с. Заявленная поддержка всегда ограничена протестированной производителем памяти - с валидацией более быстрых модулей памяти вырастут и официальные характеристики материнской платы. Все DRAM-порты дополнительно укреплены.
Со стороны PCIe-линий все просто и стандартно: три PCIe x16 слота, укрепленный верхний слот присоединен к процессору через 16 линий PCIe 5.0, нижние слоты работают от чипсета в режимах PCIe 3.0 x4. M.2 портов четыре штуки, все 4 поддерживают установку устройств форм-фактора до 22110. Верхний слот работает от SOC в режиме PCIe 4.0 x4, три нижних слота - от чипсета в режиме PCIe 4.0 x4. Второй сверху слот может также работать в режиме SATA.
Порты подключения
Рядом со слотами для оперативной памяти располагаются экранчик POST-кодов и кнопка Start для запуска системы. Чуть ниже расположены порты для подключения USB 3.2 Gen 1 и USB 3.2 Type C для передней панели и 4 LED-индикатора VGA, CPU, BOOT, DRAM, указывающие на какой стадии находится процесс запуска системы и в паре с POST-экраном помогающие установить причину проблемы запуска системы. Sata-порты в количестве 6 штук расположены в два этажа на привычном месте.
Еще ниже по правой стороне расположена кнопка RST_SW, на которую можно вешать несколько разных функций в BIOS, включая Safe Boot для запуска рабочей конфигурации системы, что очень и очень полезно для разгона. Для сброса CMOS используется 2-pin джампер, что удивительно, учитывая богатый набор полезностей для оверклокеров. Материнская плата Z690 AORUS PRO поддерживает функционал прошивки биоса без использования процессора QFLASH Plus, кнопка которой находится на материнской плате.
За звук отвечает кодек Realtek ALC4080 с характеристиками звуковой дискретизации 24 бит/192 кГц, поддержкой Surround 7.1 через S/PDIF, аналоговый сигнал только стерео, т.к. портов подключения всего два - микрофон и LINE OUT. GIGABYTE использует профессиональные конденсаторы WIMA. За интернет отвечают Wireless-чип Intel AX-210NGW с поддержкой Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. и Intel I225V 2.5Gbps в качестве основного Ethernet-контроллера. Порты для подключения внешней антенны вынесены на заднюю панель.
В сумме на материнской плате можно найти 8 разъемов для вентиляторов с поддержкой тока до 2А и мощностью до 24 Вт. RGB-разъемов 4 штуки: x2 12v GRB и x2 5v ARGB. Снизу также можно найти фронтальный аудиоконнектор и х2 USB 2.0, больше необходимые для подключения различных FAN/ARGВ-контроллеров, нежели корпусных USB. Также на материнской плате пресутсвуют 2 разъема для подключения термопары, один разъем для датчика измерения уровня шума и разъем для подключения TPM модуля.
Задняя панель
Защитный щит предустановлен на заднюю панель, наверху расположены разъемы для подключения WiFi антенны. Интерфейсы подключения включают 12 USB-A портов, четыре из которых USB 3.2 Gen 1 (5 Гб/с), х4 USB 2.0, х4 USB 3.2 Gen 2 (10 Гб/с), один из которых необходим для Q-Flash Plus, а также х1 USB-C 3.2 Gen 2x2 (20 Гб/с) и х1 RJ45. Для вывода изображения со встроенной в процессор графики используется DisplayPort. Аналоговому выводу звука уделено только два разъем 3.5mm Jack, маркированные MIC и LINE OUT, для подключения 7.1 системы используется SPDIF разъем.
BIOS у Z690 AORUS PRO понятный и удобный, весь функционал новых процессоров реализован в полной мере. Как и ASUS, Gigabyte прилагает несколько пресетов для разгона оперативной памяти, хотя в отличие от XMP, они не гарантируют стабильность работы, а больше служат ориентиром того, что внутренние оверклокеры компании смогли получить на тех или иных модулях. Ориентир очень полезный ввиду отсутствия понятных гайдов и статистики разгона DDR5. Fan Control у Gigabyte был и остается лучшим среди всех производителей, позволяя выставить очень гибкую кривую работы вентиляторов при помощи визуального интерфейса.
На момент написания обзора доступна единственная версия BIOS версии F5 и с ней не все так гладко - запустить компьютер с первого раза у материнской платы не получилось, отчего мне даже пришлось вынимать батарейку. По какой-то причине первая инициализация проходила очень долго и компьютер несколько раз перезагружался. Сам процесс обновления на F5 BIOS смог напугать безуспешными попытками инициализации после перезагрузки, а после успешного попадания в биос, он по какой-то причине решил запустить винду с пустой флешки. Как это возможно в UEFI мне решительно непонятно. Но GIGABYTE оперативно выпускает заплатки и обновляет свой BIOS, так что к моменту поступления оперативной памяти DDR5 на полки магазинов все должно быть в порядке.
Еще одна проблема заключается в дефолтных Power Limit на материнской плате Z690 AORUS PRO - в Cinebench R23 процессор Intel Core i9-12900K потреблял до 270 Вт, когда в норме должен работать на ~215 Вт. Эта же картина наблюдалась во всех типах нагрузок, что является индикатором не совсем корректной работы алгоритмов питания на текущей версии BIOS. Тем не менее по результатам 30 минут непрерывного рендеринга в Blender со средним энергопотреблением процессора в 250 Вт, система питания на материнской плате Z690 AORUS PRO прогрелась лишь до 73 градусов.
Итого
По своей начинке материнская плата Z690 AORUS PRO предлагает самый сбалансированный комплект среди конкурентов: достойная система питания, полное использование всех доступных линий PCIe 4.0, огромное количество USB-A портов на задней панели и ряд удобств для выявления потенциальных проблем с разгоном/запуском системы в виде экранчика POST-кодов с удобными индикаторами стадии запуска системы. Для обычных людей, ищущих достойную материнскую плату под топовые процессоры Intel 12-го поколения, Z690 AORUS PRO станет идеальным вариантом. Однако общая сырость релизного BIOS F5 препятствует железной рекомендации к покупке. Но к тому моменту, как на полки магазинов поступят DDR5 память и материнские платы, большая часть проблем исчезнет - GIGABYTE зарекомендовали себя как компания, быстро исправляющая проблемы BIOS. Проверить перед покупкой, обновился ли BIOS у материнской платы Z690 AORUS PRO можно здесь.
