Обзор материнской платы от GIGABYTE, X570S AORUS MASTER
Пожалуй самая интересная плата на AMD на сегодня


Как вы, наверное, знаете, сейчас рынок материнских плат стабильно пополняется обновленными материнскими платами. Не осталась в стороне и компания GIGABYTE, которая недавно представила материнские платы на наборе системной логики AMD X570 из семейства AORUS, рассчитанные на работу с процессорами AMD Ryzen 5000-серии.

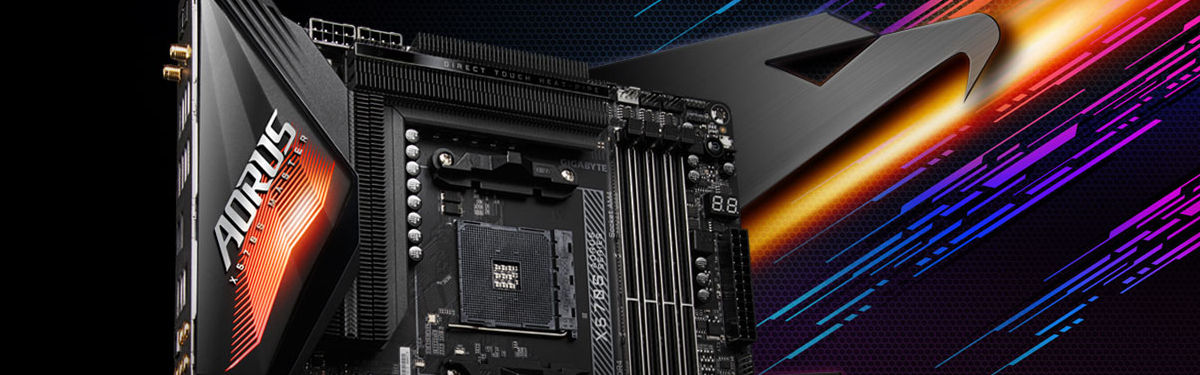

О ней и поговорим в нашем сегодняшнем обзоре — представляем вам материнскую плату X570S AORUS MASTER.




Поставляется устройство в фирменной картонной коробке AORUS. На передней части можно увидеть название модели с логотипом семейства, на задней — ознакомиться с особенностями устройства: пассивная система охлаждения чипсета, поддержка стандарта WiFi 6 и WiFi 6E, большее количество портов USB 3.2 Gen2 и М.2-разъемов, технология Q-Flash Plus.




В комплект поставки, помимо самой платы, входят температурные датчики, внешняя Wi-Fi антенна, удлинитель для светодиодной ленты, четыре SATA-кабеля, винты для М2-разъемов, колодка для подключения кнопок и индикаторов системника, две стяжки и куча макулатуры разной степени полезности.




Первое, что бросается в глаза, глядя на GIGABYTE X570S AORUS MASTER, — это, конечно же, массивный радиатор в зоне чипсета и М.2 разъемов. По сравнению с предыдущей моделью, он несколько увеличился по размерам, однако по-прежнему состоит из нескольких частей, которые покрывают 4х М.2 разъема и непосредственно чипсет.




Радиаторы — с термоинтерфейсами, все как полагается, причем с обеих сторон. При этом у основания каждого разъема предусмотрен еще и дополнительный радиатор. Лишним точно не будет, ибо, как известно, современные твердотельные накопители на интерфейсе PCIe 4.0 греются весьма и весьма ощутимо.




Схема питания реализована по принципу 14+2 целевые фазы. Компоненты, задействованные в схеме, рассчитаны на нагрузку до 70 А (каждая фаза). Питание подается на 24-контактный ATX-разъем и два 8-контактных разъема питания ЦП. В наличии четыре слота под DDR4 память (металлическое экранирование Ultra Durable) до 5400 МГц.




Также присутствуют три разъема PCIe 4.0 с металлическим армированием, работающих в режимах х16, х8 – х8 или х4 (зависит от количества PCIe-плат расширения). Два LED-индикатора POST-кодов, кнопка BIOS, разъем для подключения детектора шума, 10 FAN-разъемов с функцией PWM (в том числе и для питания помпы СЖО).




В наличии пара колодок USB 3.2 Gen1 и одна USB 3.2 Gen2, разъем Thunderbolt, RGB-подсветка на декоративном кожухе, возможность дополнить подсветку посредством подключения к двум разъемам RGB 12 В и двум разъемам ARGB 5 В внешних элементов. Контроллер Intel 2,5GbE LAN и модуль Intel Wi-Fi 6E 802.11ax (+внешняя антенна) отвечают за сетевые возможности устройства.




За аудиовозможности — ЦАП ESS SABRE Hi-Fi 9118 и аудиокодек Realtek ALC1220-VB.

Панель интерфейсов представлена 4х портами USB 2.0/1.1, 2х портами USB 3.2 Gen1, 5х портами USB 3.2 Gen2, портом USB Type-C, 5х позолоченными TRS-аудиоразъемами, оптическим аудиовыходом, гнездом для антенны Wi-Fi, кнопками сброса и обновления BIOS. Система отвода тепла от чипсета — пассивная.




Для отвода тепла из зоны силовых цепей питания используются два специальных радиатора с пластинами, 8-мм медной трубкой и наноуглеродным покрытием. По заверениям разработчиков, эффективность подобного рода теплоотвода повышена на 300% по сравнению с типовыми радиаторами.

Про тыльную сторону печатной платы можно было бы ничего не говорить, если бы там не располагалась специальная металлическая пластина для увеличения жесткости конструкции.




Как уже упоминалось, материнская плата поддерживает технологию Q-Flash Plus, а это, по сути, означает, что пользователь сможет обновить BIOS без установки процессора, оперативной памяти и видеокарты — достаточно будет блока питания. Хотя, справедливости ради, особенной необходимости в этом нет — новые процессоры AMD Ryzen 5000 будут работать и так.




BIOS, в принципе, не представляет из себя какой-то загадки — все интуитивно понятно и привычно, особенно для тех, кто уже встречался с материнскими платами семейства AORUS. Тут можно как посмотреть общую информацию, так и назначить, например, оптимальные параметры работы процессора и памяти, покопаться в дополнительных настройках системы и вот это все.

Традиционно резюмируем
Материнская плата X570S AORUS MASTER — это отличное решение, если вы решили собрать себе топовую игровую конфигурацию ПК на основе мощного процессора AMD Ryzen 5000-серии. Здесь вам и эффективная система охлаждения, и все «навороты» в виде самых скоростных портов и интерфейсов, и возможности для разгона, да и внешний вид вполне себе игровой.

В принципе, отпугнуть может разве что стоимость — в районе 31 000 рублей на момент написания. Но, напомним, за эти деньги вы получаете топовое устройство, которого вам хватит всерьез и надолго.




Старый 20.07.2021, 12:22
#2
Аватар для ksof
Сам такой
Регистрация
09.05.2010
Регистрация
Адрес
Игра
Сервер
Ник
Гильдия
09.05.2010
Периферия
Ace Attorney
Switch
Phoenix Wright
Defence Attorney
Медаль "500 лайков" GoHa.Ru - 10 лет Просветитель
Награжден за: За отличные переводы и обзоры игр Single & Multiplayer Зомби мутанта
Re: Обзор материнской платы от GIGABYTE, X570S AORUS MASTER
Странные люди маркетологи. Вот надо им раз в год приносит обновленные линейки товаров, называть их по новому и воображать какие-то отличия. Могли спокойно заменить старые X570 на новые и не тратится на маркетинг и рекламу, но нет. Заставили AMD придумать новый чипсет с буквой S, выпустить новую линейку материнских плат и раскрутиться на рекламу.
Все равно люди будут покупать материнские платы к новым процессорам. Будет это X570S Aorus Master или просто X570 Aorus Master




Сообщение от Tapik:
для меня как для игрока проблема киберспортивного ск2 в том, что он весь выстроен на апм и таймингах
неправильно построил барак - проиграл
неправильно пошел в атаку - проиграл
затупил - проиграл
я хз, не фаново
Цитата:
Не уважаемый тролль, ( я в курсе, что ты на форуме из себя представляешь, а вот меня ты врят ли знаешь, т.к. этот акк твинк) твой пост уныл и мысли скучны. На будущее: Не стоит считать чужие доходы, а тем более откровенно лгать. Дабы ты от все правды не впал в кому, немного приоткрою завесу тайны. Одна мансарда моего дома стоит столько же сколько (да и то врятли) сколько твоя квартира целиком. Поэтому еще раз повторю... заткнись и попробуй добиться в будущем того, что я имею уже в свои 28+ лет.
Старый 20.07.2021, 12:34
Sirotin - куратор темы #3
Аватар для Sirotin
Ошибка выжившего
Re: Обзор материнской платы от GIGABYTE, X570S AORUS MASTER
Сообщение от ksof:
Странные люди маркетологи. Вот надо им раз в год приносит обновленные линейки товаров, называть их по новому и воображать какие-то отличия. Могли спокойно заменить старые X570 на новые и не тратится на маркетинг и рекламу, но нет. Заставили AMD придумать новый чипсет с буквой S, выпустить новую линейку материнских плат и раскрутиться на рекламу.
Все равно люди будут покупать материнские платы к новым процессорам. Будет это X570S Aorus Master или просто X570 Aorus Master
просто у тебя интел и ты завидуешь
Старый 20.07.2021, 14:31
#4
Аватар для elDen
Мастер клинка
Регистрация
19.07.2006
Регистрация
Адрес
19.07.2006
Питер
Медаль "500 лайков" Разбойник GoHa.Ru - 10 лет
Re: Обзор материнской платы от GIGABYTE, X570S AORUS MASTER
Сообщение от ksof:
Все равно люди будут покупать материнские платы к новым процессорам. Будет это X570S Aorus Master или просто X570 Aorus Master
это чтоб ты не гадал старый вариант или новый.
тут все четко S - значит новый.
Старый 20.07.2021, 14:46
#5
Аватар для Skuchniy
Кусачее привидение
Регистрация
08.08.2008
Медаль "2К лайков" Jack-o'-lantern
Награжден за: Участник хэллоуинского шабаша GoHa.Ru - 10 лет Hardware эксперт
Награжден за: За регулярною помощь в выборе программ, компьютеров, железа
Веселый флудер
Награжден за: И вовсе даже не скучный! Признанный автор
Награжден за: За серию статей "Собери и играй" Эксперт
Награжден за: За помощь форуму и читателям в области компьютерных технологий
Re: Обзор материнской платы от GIGABYTE, X570S AORUS MASTER
Сообщение от ksof:
Все равно люди будут покупать материнские платы к новым процессорам. Будет это X570S Aorus Master или просто X570 Aorus Master
Будут покупать B, у амд нет четкого деления между топовым и средним чипом, он отличается в ненужных нам вещах.

Сообщение от Tapik:
травы надо немеряно еще и начертателям) по себе помню сколько я сливал на траву %) ну в смысле, если б я в реале сливал стока денег на траву - я б наверное уже и колдовать мог.. :)

Яндекс Деньги 41001308903985 идентифицирован
ссылка-визитка https://yoomoney.ru/to/41001308903985
Старый 20.07.2021, 17:02
#6
Аватар для ksof
Сам такой
Регистрация
09.05.2010
Регистрация
Адрес
Игра
Сервер
Ник
Гильдия
09.05.2010
Периферия
Ace Attorney
Switch
Phoenix Wright
Defence Attorney
Медаль "500 лайков" GoHa.Ru - 10 лет Просветитель
Награжден за: За отличные переводы и обзоры игр Single & Multiplayer Зомби мутанта
Сообщение от elDen:
это чтоб ты не гадал старый вариант или новый.
тут все четко S - значит новый.
Так если полностью заменить старые новыми и никаких букв новых не надо. Стикер наклеил на коробку и все




Сообщение от Tapik:
для меня как для игрока проблема киберспортивного ск2 в том, что он весь выстроен на апм и таймингах
неправильно построил барак - проиграл
неправильно пошел в атаку - проиграл
затупил - проиграл
я хз, не фаново
Цитата:
Не уважаемый тролль, ( я в курсе, что ты на форуме из себя представляешь, а вот меня ты врят ли знаешь, т.к. этот акк твинк) твой пост уныл и мысли скучны. На будущее: Не стоит считать чужие доходы, а тем более откровенно лгать. Дабы ты от все правды не впал в кому, немного приоткрою завесу тайны. Одна мансарда моего дома стоит столько же сколько (да и то врятли) сколько твоя квартира целиком. Поэтому еще раз повторю... заткнись и попробуй добиться в будущем того, что я имею уже в свои 28+ лет.
Старый 20.07.2021, 17:19
#7
Аватар для elDen
Мастер клинка
Регистрация
19.07.2006
Регистрация
Адрес
19.07.2006
Питер
Медаль "500 лайков" Разбойник GoHa.Ru - 10 лет
Re: Обзор материнской платы от GIGABYTE, X570S AORUS MASTER
Сообщение от ksof:
Так если полностью заменить старые новыми и никаких букв новых не надо. Стикер наклеил на коробку и все
это невозможно.
ты сможешь даже через 10 лет купить новую x570 - просто где-то на складах залежавшуюся.
а вот продаваны, особенно в таких странах 3го мира как наша, будут пытаться втюхать старье под видом новых если нет обозначений явных на принадлежность к новым.
и потом, очевидно все будут хотеть взять новую модель, а что делать со старыми, которыми завалены склады?

короче изменить чуть название - это решение всех проблем.
