Gigabyte Z490 Vision G - красивая и функциональная матплата среднего сегмента

Когда функционал не отстает от внешнего вида


Линейка материнских плат Gigabyte на чипсете Intel Z490 для процессоров Intel 10-го поколения не ограничена геймерскими и оверклокерскими моделями. Gigabyte Z490 Vision G ориентирована в первую очередь на создателей контента, предлагая 2.5Гб Intel LAN, три PCIe x16 разъема, два M.2 и много USB 3.2 Gen 2 портов. Однако интересна эта материнская плата будет не только контентмейкерам. Z490 Vision G предлагает достаточно как для геймеров, так и для оверклокеров, не забывая про стильный дизайн. На момент завершения обзора средняя стоимость материнской платы Z490 Vision G составляет ~18000-19000 рублей, что позиционирует продукт в самом привлекательном ценовом сегменте. Традиционно для мид-сегмента материнских плат от Gigabyte, Z490 Vision G содержит мощную систему VRM, которая с запасом справится с разогнанным 10900K, а также богатый комплект различных удобств и фишек.

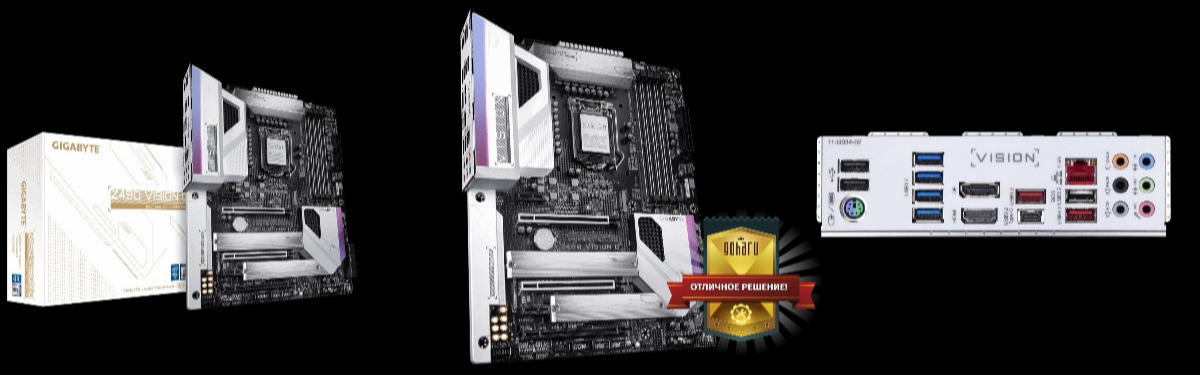

Комплект поставки достаточно спартанский: материнская плата, диск с драйверами, мануал и четыре провода SATA - два плоских и два Г-образных. Первое, что бросается в глаза при визуальном осмотре материнской платы - это цветовая схема. Черная матовая PCB приятно контрастирует с оригинальным дизайном теплораспределителя чипсета и текстурой защитного кожуха I/O отсека. Дизайн Z490 Vision G выделяется на фоне конкурентов, использующих более традиционный подход.

За визуальной красотой и дизайнерской заманухой скрывается солидный для ценового сегмента функционал. Z490 Vision G использует 13-фазную систему питания без удвоителей с мосфетами Vishay SIC651 по 50А каждый: 12 фаз для CPU, управляемые ШИМ контроллером Intersil ISL69269 и 1 фазу для SOC под управлением Reneas RAA22901. Таким образом система питания способна подавать до 600А на CPU при помощи одного 8 pin и одного 4 pin коннекторов питания. К охлаждению VRM Gigabyte отнеслась традиционно серьезно: 8 мм медная тепловая трубка с прямым контактом и солидные радиаторы. Декоративный кожух при этом не создает препятствий для обдува радиаторов.




Gigabyte Z490 Vision G обещает стабильную работу оперативной памяти DDR4 на частотах до 5000 МГц через XMP профили (до 4700 МГц при использовании 32 Гб модулей памяти.) Достигается это за счет использования Daisy Chain топологии в прокладке линий от ЦПУ к слотам памяти и их экранирования для защиты от помех. Преимущество Daisy Chain топологии над T-образной лежит в улучшенных показателях разгона при использовании двух планок памяти, что, собственно, и позволило Gigabyte официально подтвердить совместимость с 5000 МГц модулями памяти. Сами слоты DDR4 укреплены нержавеющей сталью для увеличения надежности.




PCI-e x16 слотов представлено три штуки, верхний соответствует спецификациям PCIe 4.0 для запаса на будущее, средний работает в режиме х8, а самый нижний с текущими процессорами работает в режиме х4, что выливается в поддержку конфигураций до х8-х8-х4. Верхние два слота x16 укреплены нержавеющей сталью, что уже стало нормой в дизайне качественных материнских плат - современные видеокарты весят все больше и больше. PCIe x1 слотов две штуки - один располагается над первым слотом x16, а другой - между вторым и третьим PCIe x16 слотами.




M.2 слотов технически три штуки, но на данный момент активны только два. Самый верхний слот соответствует спецификациям PCIe 4.0 x4 и зарезервирован на следующее поколение процессоров Intel, которые по слухам будут поддерживать PCIe 4.0. Второй слот работает только в режиме PCIe 3.0 x4, а третий слот гибридный - он может работать как с NVMe накопителями, так и с SATA. Оба M.2 разъема расположены под алюминиевыми теплораспределителями, которые помогают отводить тепло от накопителей. SATA разъемов у материнской платы 6 штук, два из них делят HSIO линии с самым нижним M.2 слотом.




За сетевое подключение отвечает новый 2.5 Gbe контроллер от Intel. За обработку звука отвечает аудиокодек Realtek® ALC1220-VB с поддержкой вывода DSD через задний 3.5 Jack. Из других разъемов можно найти 5 4-пиновых гибридных коннекторов для вентиляторов, один из которых отведен под CPU, один под помпу для СВО и три - для системных вентиляторов. Все вентиляторы управляются через фирменное ПО Smart Fan 5, которое позволяет регулировать скорость вращения с шагом в 1% и 1 градус с 0 до 100. Регулировка вентиляторов возможна не только через BIOS, но и через фирменную утилиту System Information Viewer, которая позволяет полноценно настраивать кривую прямо из приложения, моментально применяя выбранный профиль работы. Приложение также помогает следить за всеми установленными на материнскую плату датчиками.




Любителям RGB-настроения доступно 4 разъема для подключения различных устройств подсветки: 2 разъема VDG и 2 разъема RGB. Также доступны по одному SPDI/F и Front Audio коннектору, один USB 3.2 Gen 1 для подключения к передней панели корпуса, один USB 3.2 Gen 2 Type C для подключения к USB-C на передней панели корпуса, два USB 2.0, которые могут использоваться как для подключения различных RGB контроллеров, так и по прямому назначению - для использования USB 2.0 разъемов на передней панели корпуса, один COM-порт, один SPI_TPM и два коннектора для подключения устройств Thunderbolt 3. Для сброса настроек биоса используется Clear CMOS перемычка, а если компьютер не включается, на помощь придет небольшой LED, который подсказывает на каком уровне возникла проблема - CPU, DRAM, VGA или BIOS. Материнская плата поддерживает функцию обновления BIOS без установки процессора через функцию Q-Flash.




На заднюю панель интерфейсов предустановлен декоративный I/O щит, а на самой панели можно найти следующие разъемы: комбинированный PS/2, два USB 2.0/1.1 для Legacy девайсов, четыре USB 3.2 Gen 1 Type A с пропускной способностью 5 Гб/с, DisplayPort 1.4 и HDMI 2.0, три USB 3.2 Gen 2 Type A с пропускной способностью 10 Гб/с, один из которых используется для функции Q-Flash, один USB 3.2 Gen 2 Type C с пропускной способностью 10 Гб/с, 2.5 Гб/с RJ-45 LAN Port и полноценный интерфейс для подключения аудиоустройств на 6 портов. Полные спецификации материнской платы со всеми разъемами выглядят так:




Материнская плата делит стандартную оболочку BIOS с большинством Z490 от Gigabyte. Начиная с версии биоса F6 материнская плата получила уникальный дизайн оболочки в белом цвете, что, на мой взгляд, странное решение, когда везде и всюду внедряется “ночной режим”. Оболочка очень яркая, хотя сама цветовая схема достаточно приятная. Визуальные изменения версии F6 нисколько не коснулись функционала биоса - все осталось на своих местах. Традиционно для биосов от Gigabyte нам доступен огромный функционал в настройке различных показателей системы питания материнской платы, работы процессора и оперативной памяти. Интерфейс и навигация удобные, а найти нужный пункт настроек не составляет труда.




Материнская плата Gigabyte Z490 Vision G является частью экосистемы Gigabyte, которая управляется через набор фирменных приложений Gigabyte App Center, среди которых есть утилиты для разгона процессора и оперативной памяти, для мониторинга показателей работы компьютера, регулировки корпусных и процессорных вентиляторов и, конечно, управления RGB подсветкой устройств экосистемы. Gigabyte предоставляет возможность следить за показателями большого количества датчиков напряжения и температур, что понравится любителям разгона. С температурами все полный порядок: в паре с процессором i7 10700k после 30 минут рендеринга в Blender температура VRM зафиксировалась на отметке в 58 градусов Цельсия. Материнская плата при этом была установлена в корпусе с достаточным движением воздуха вокруг компонентов питания, а процессор потреблял в среднем 175-180 ватт в процессе рендеринга.





***

Gigabyte Z490 Vision - прекрасная материнская плата среднего сегмента, которая предлагает максимум за свои деньги. Мощная система VRM и высокий потенциал разгона оперативной памяти предоставляют необходимую свободу оверклокерам, а большое количество USB 3.2 Gen 2 портов, три полноразмерных PCIe и 2.5 Gbe с запасом покрывают нужды большинства в нетворкинге и использовании внутренних и внешних устройств хранения данных. Ну а визуальный дизайн и RGB подсветка помогут сделать красиво, не превышая бюджета. На момент публикации средняя стоимость материнской платы Z490 Vision G составляет ~18000-19000 рублей в российской рознице.
